立式全自动制袋包装机

发布时间:2011-04-14 10:04 浏览:

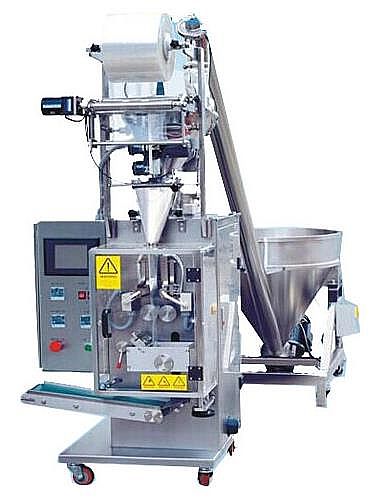

立式全自动制袋包装机



设备名称:颗粒自动包装机DXDK80、DXDK60
设备概述
立式全自动制袋包装机,可以称为称重自动包装机,是公司自主研发的新型自动包装机产品。该设备在拉袋环节的设计过程中采用的PIC系列单片技术,与光、电、机充分相结合,是设备的包装效果有着较高的科技水平。设备的定量称重环节采用容积法计量方式,并将其设计成上杯固定,下杯上下可调节的结构,试设备计量在一定范围内可调节。整机运行完美的呈现了自动化包装的真谛。
设备用途:
该自动包装机主要用于颗粒类冲剂类及水丸类药品、糖、咖啡、果珍、茶叶、袋泡茶、杂粮、板蓝根、固体饮料、鱼食、味精、调料、食盐、干燥剂、种子等细颗粒物,可以自动完成计量、制袋、充填、封合、打印批号、切断及计数等全部工作;自动完成颗粒类、流体及半流体类、粉类、片类包装机、及胶囊包装机类的包装。
设备结构描述:



颗粒自动包装机的主传动结构颗粒自动包装机的拉袋结构 颗粒自动包装机的供纸机构 颗粒自动包装机的光电跟踪机构颗粒自动包装机的计量机构

         主传动机构    拉袋机构     供纸机构     光电跟踪机构    计量机构

设备使用的包装材料:颗粒自动包装机可以通用的包装材料有纸/聚乙烯,玻璃纸/聚乙烯,聚丙烯/聚乙烯,聚酯/铝箔/聚乙烯,聚酯/镀铝/聚乙烯,尼龙/聚乙烯,聚酯/聚乙烯等复合材料。
设备参数:

性能参数
型号

DXDK80C
DXDK60C
包装速度(袋/分)
55~80
40~60
计量范围(毫升)
1.8~50
20~100
制袋尺寸(毫米)
长50~120,宽60~85
长80~145,宽75~100
电源电压
三相四线制380V/50Hz
功率(千瓦)
1.36
重量(千克)
185
外形尺寸(毫米)
665×770×1580

设备性能及特点:
1.该全自动包装机按键开关+全数字显示。操作稳定可靠。
2.电脑控制,步进电机驱动拉袋,制袋精度高。
3.全自动跟踪色标,智能排除假色标,自动完成包装袋的定位、定长。
4.热封双路控温,智能温度控制。
设备开机顺序:
1.点动包装机试运转。将下料离合器手柄转至断开标识处。无异常启动机器空运转。
1.将无级调速器按标识调至慢位置。
2.停机后按穿膜示意图步骤将包材沿成形器送至纵封模具,点动封合,用右手脱开拉纸离合器,用左手拉膜至拉纸轮中,合上拉纸离合器。
3.启动包装机制空袋,检查其封口质量。
4.合上下料手柄,观察下料时间是否正确。
5.料桶倒入少量物料,启动包装机,试包成品,检查包装重量是否达到要求。
6.以上各项准备工作完毕,方可进行成品批量生产
设备安装:
1.预防电击伤人,保证安全,请务必安装好地线。
2.机器安放应远离潮湿地段及高压电源。
3.速度调整应在电动机带动机器运转状态下操作。
4.请将机器安放在离太阳直射不到的地点。
5.常清洁机器,定时加润滑油。
6.每三个月内更换减速机内机油一次。
设备包装案例赏析:

   案例赏析


设备维护保养:
A.对于颗粒包装机的各个齿轮接触部分以及轴承处加注润滑油,间隔大概两天左右一次,长期的坚持下来,对机器的正常运行提供着技术支持。
B.颗粒包装机内部的减速机是严禁无油运行的,次运行310小时,在内部进行清洗后换上心有,之后每隔2510小时换一次油,这种情况不是变得,换油时认真。
日常的润滑工作能够保证机器正常的运行,我们不仅要重视润滑还要重视设备的情节,特别是在食品行业当中,定期的清洗非常的重要,不经能够有效的延长设备的寿命,还能够保证食品的质量
C.清洗光电开关发光头部分,使其能够正常的工作。
D.清洗热封条处,保证包装袋封口严密。
E.清洗电控箱内的灰尘和粉尘,避免短路或者接触不良等出现电气故障。
F.对于物料经常散落的位置,要及时的清洗干净,防止物料对机器侵蚀,以延长设备的使用寿命。
G.在设备停止运转之后对颗粒包装机的计量部分进行清洗,尤其是对于砂糖等含糖量较高的物料,应该保证每班清洗下料门。
